جعبه فیوز تندر ۹۰ و راهنمای تعویض آن
جعبه فیوز تندر ۹۰ و راهنمای تعویض آن موضوع این مقاله از مقالات مجله خودرو همراه مکانیک است که قصد داریم فیوز و جعبه فیوز تندر ۹۰، محل قرارگیری جعبه فیوز تندر ۹۰ و عملکرد هر کدام از فیوزها را به اختصار برای شما مخاطبین عزیز شرح دهیم. همچنین در این مقاله چگونگی تعویض فیوز سوخته نیز بیان میشود.
همانطور که میدانید تجهیزات الکترونیکی یکی از حساسترین قسمتهای خودروهای پیشرفته امروزی هستند که بروز اختلال در آنها ممکن است باعث شود حتی قادر به روشن کردن خودرو نباشید، بهعلاوه تعمیر تجهیزات الکترونیکی هزینه زیادی را به شما تحمیل میکند. نکته دیگر این که بر خلاف تجهیزات مکانیکی، تعمیر این قطعات به سادگی امکانپذیر نیست و نیاز به تخصص دارد.

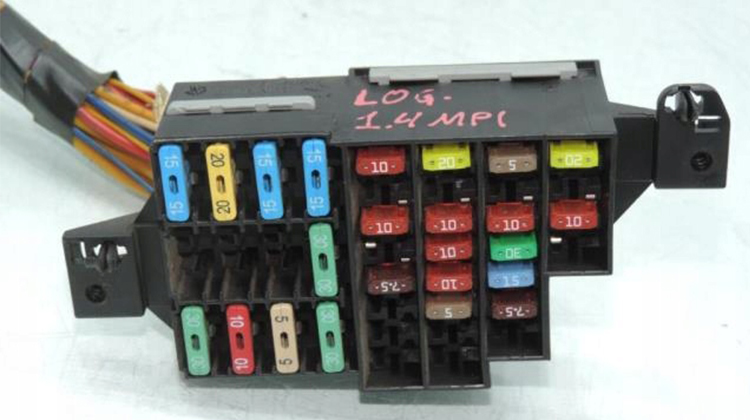

جعبه فیوز
بسته به نوع و ساختار خودرو تعداد فیوزهای آن متفاوت است. خودروهای سبک حداقل ۱۰ و حداکثر ۳۰ فیوز دارند، اما در خودروهای سنگین ممکن است تا ۱۰۰ فیوز هم بهکار رفته باشد. بدیهی است که این تعداد فیوز باید در یک مکان واحد سازماندهی شده باشند که جعبه فیوز نام دارد.
جعبه فیوز محفظهای است که همه فیوزهای سیستم برقی خودرو در آن نصب شدهاند و همه قطعات برقی از آن تغذیه میشوند. اطلاعات مورد نیاز در مورد هر فیوز معمولاً روی آن درج شدهاست. یکی از این اطلاعات، حداکثر شدت جریان عبوری بر حسب آمپر است، اما از آنجا که خواندن اطلاعات از روی فیوز ممکن است سخت باشد، ظرفیت هر فیوز با رنگ استانداری مشخص شدهاست.
رنگ فیوز | حداکثر ظرفیت(آمپر) |
مشکی | ۱ |
خاکستری | ۲ |
بنفش | ۳ |
صورتی | ۴ |
قهوهای مایل به زرد | ۵ |
قهوهای | ۰۷/۰۱/۲۰۰۲ |
قرمز | ۱۰ |
آبی | ۱۵ |
زرد | ۲۰ |
شفاف | ۲۵ |
سبز | ۳۰ |
آبی کمرنگ | ۳۵ |
نارنجی | ۴۰ |
شماره فیوز | آمپر | توضیح |
F1 | ۲۰ آمپر | برف پاک کن جلو |
F2 | ۵ آمپر | نشانگر سیستم انژکتور |
F3 | ۱۰ آمپر | چراغ ترمز |
F4 | ۱۰ آمپر | سیستم ضد سرقت |
F5 | ۵ آمپر | جعبه دنده اتوماتیک |
F6 | – | استفاده نشده |
F7 | – | یدک کشی(کاروان و…) |
F8 | – | استفاده نشده |
F9 | ۱۰ آمپر | چراغ نور پایین چپ |
F10 | ۱۱ آمپر | چراغ نور پایین راست |
F11 | ۱۲ آمپر | چراغ نور بالا چپ |
F12 | ۱۳ آمپر | چراغ نور بالا راست |
F13 | ۳۰ آمپر | شیشه بالابرهای برقی عقب |
F14 | ۳۱ آمپر | شیشه بالابرهای برقی جلو |
F15 | ۱۰ آمپر | سیستم ترمز ABS |
F16 | ۱۵ آمپر | سوئیچ گرم کننده صندلی راننده |
F17 | ۱۶ آمپر | بوق |
F18 | ۱۰ آمپر | چراغ کوچک چپ |
F19 | ۱۱ آمپر | چراغ کوچک راست |
F20 | ۷٫۵ آمپر | چراغهای مهشکن عقب |
F21 | ۵ آمپر | یخزدایی آینههای جانبی |
F22 | – | استفاده نشده |
F23 | ۱۵ آمپر | تجهیزات هشدار دهنده |
F24 | ۵ آمپر | فرمان هیدرولیک |
F25 | ۶ آمپر | سوخت گاز(CNG) |
F26 | ۵ آمپر | کیسه هوا |
F27 | ۲۰ آمپر | چراغ دنده عقب و شیشهشوی عقب |
F28 | ۱۵ آمپر | چراغهای داخل محفظه سرنشین |
F29 | ۱۵ آمپر | واحد کنترل محفظه سرنشین |
F30 | ۲۰ آمپر | قفل مرکزی (دربها، صندوق عقب و…) |
F31 | ۱۵ آمپر | چراغهای مهشکن جلو |
F32 | ۳۰ آمپر | یخزدایی شیشه عقب |
F33 | – | استفاده نشده |
F34 | – | استفاده نشده |
F35 | – | استفاده نشده |
F36 | ۳۰ آمپر | بخاری |
F37 | ۵ آمپر | آینه برقی |
F38 | ۱۵ آمپر | سیستم صوتی |
F39 | ۱۰ آمپر | تهویه مطبوع(کولر) |
