جدول راهنمای جعبه فیوز پژو ۴۰۵

به این مقاله امتیاز دهید

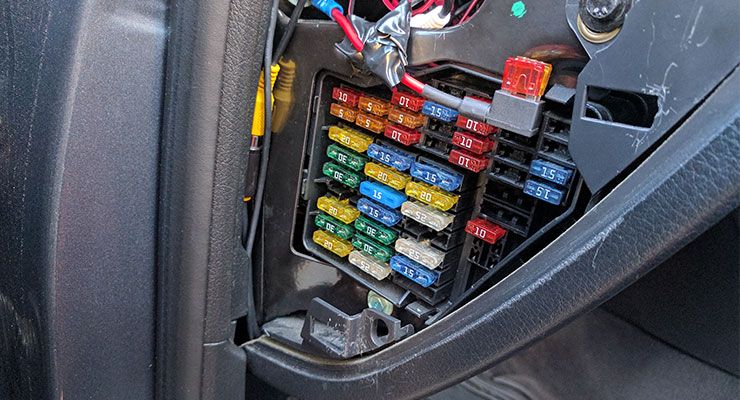

جعبه فیوز پژو ۴۰۵، زیر فرمان و در قسمت چپ راننده قرار دارد و برای باز کردن آن کافی است در جعبه فیوز را به سمت خود بکشید. جعبه فیوز پژو ۴۰۵ دارای سه ردیف است که دو ردیف اول فیوزهای اصلی و ردیف سوم فیوز یدکی هستند.

ردیف اول دارای ۱۶ فیوز است که وظایف هر کدام از این فیوزها به شرح ذیل است. در اینجا نگاهی به راهنمای جعبه فیوز ۴۰۵ خواهیم انداخت.

جعبه فیوز ۴۰۵

در زیر می توانید موارد مختلف فیوزهای خودروی پژو ۴۰۵ را مشاهده کنید:

شماره نام تجهیز حفاظت‌شده جریان نامی فیوز (آمپر)
F1 تغذیه بعد از سوئیچ رادیو ۱۰A
F2 رله قطع کمپرسور، برق بعد از سوئیچ تایمر سقف و کلید سه کاره ۵A
F3 تعذیه بعد از سوئیچ مدولاتور ABS، رله‌های فن دور تند، فیوز فن پژو ۱۵A
F4 چراغ کوچک عقب راست، سیگنال روشنایی رله بازر روشن ماندن چراغ‌ها ۱۰A
F5 رله فن تهویه، تغذیه بعد از سوئیچ سیستم تهویه هوشمند ۱۵A
F6 تغذیه ایربگ ۱۰A
F7 رله بوق، مه‌شکن جلو، بوق ۲۰A
F8 شانت ورودی فیوزهای ۱۵ و ۲۵ ۳۰A
F9 چراغ‌های کوچک جلو، چراغ نمره عقب ۵A
F10 شیشه بالابر عقب، روشنایی کلیدهای شیشه بالابر عقب، فیوز شیشه بالابر پژو ۳۰A
F11 فیوز اصلی چراغ‌های جلو، نور پایین و بالا، رله مه‌شکن جلو و عقب ۳۰A
F12 چراغ دنده عقب، تغذیه بعد از سوئیچ دیاگ، تغذیه بعد از سوئیچ رله هشدار ABS ۱۰A
F13 مصرف ندارد ۳۰A
F14 مصرف ندارد ۳۰A
F15 تغذیه چراغ سقف جلو و عقب، تغذیه یونیت قفل مرکزی، رله صندوق‎پران، تایمر چراغ سقف ۱۵A
F16 تغذیه دائم فندک و بعد از سوئیچ فندک ۲۰A
شماره نام تجهیز حفاظت‌شده جریان نامی فیوز (آمپر)
F17 برق دائم یونیت تهویه، حافظه رادیو پخش ۱۰A
F18 مه‌شکن عقب ۱۰A
F19 چراغ‌های روشنایی پنل، روشنایی جلوآمپر، روشنایی کلیدهای رادیوپخش، روشنایی فندک، روشنایی کلید آیینه برق ۱۰A
F20 صندلی برقی راننده ۳۰A
F21 فن سیستم تهویه هوشمند یا فیوز کولر پژو ۴۰۵ ۳۰A
F22 صندلی برقی شاگرد ۲۰A
F23 مصرف ندارد ۱۵A
F24 موتور برف‌ پاک‌کن، پمپ شیشه‌شور ۳۰A
F25 برق دائم جلوآمپر، برق دائم دیاگ ۵A
F26 یونیت فلاشر ۱۵A
F27 شیشه‌گرم‌کن عقب، گرم‌کن آینه‌های جانبی ۳۰A
F28 چراغ‌های ترمز، شیشه بالابر ۱۵A
F29 شیشه بالابر جلو، روشنایی کلیدهای شیشه بالابر جلو ۳۰A
F30 چراغ نقشه‌خوان، تغذیه مدار فرمان راهنما، رله قفل کودک ۱۵A
